Opis
UPORABA

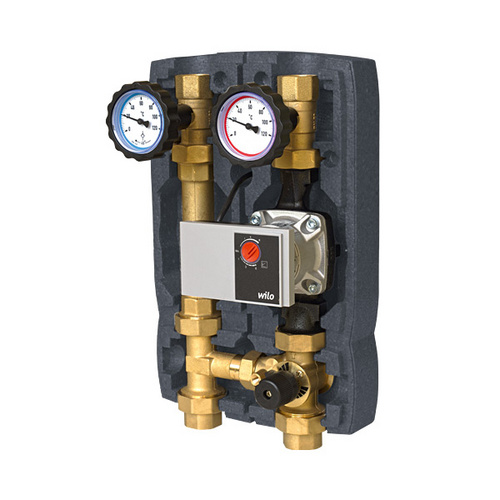

Mešalni hitromontažni set MS ima tovarniško vgrajene vse elemente, potrebne za hitro in pravilno izvedbo mešalnega ogrevalnega kroga. Seti so dimenzionirani za ogrevalne sisteme z močjo do 35 kW in pretokom največ 1.500 l/h.
Nabor mešalnih hitromontažnih setov MS zajema izvedbe:
– z vgrajenim motornim pogonom AVC05 in obtočno črpalko.
– osnovno izvedbo s tropotnim ali štiripotnim mešanim ventilom in obtočno črpalko.
– izvedbo s tropotnim mešalnim ventilom brez črpalke.
ZMOGLJIVOSTI
– Mešalni hitromontažni set MS je prilagojen za direktno spajanje na razdelilec ali cevni razvod ogrevalnega sistema.
– Vsebuje kroglična ventila z vgrajenima termometroma za prikaz dovodne ali povratne temperature.
– Obtočna črpalka je vgrajena s previjali, kar omogoča preprost vzdrževalni ali servisni poseg.
– V povratnem ventilu vgrajena nepovratna loputa skrbi za pravilno delovanje sistema.
– Vse komponente seta so izdelane iz kovinske zlitine s kar največjo odpornostjo proti koroziji.
TEHNIČNI PODATKI
– Največji pretok seta: 1.500 l/h.
– Največja toplotna moč: 35 kW.
– Največja temperatura delovanja: 120 °C.
– Razdalja med priklopi dovoda in odvoda: 125 mm.
– Mere cevnih povezav: Rp 1.
– Vgrajena obtočna črpalka.
– Mere: Š × V × G: 250 x 380 x 170 mm.
